Régulateur de charge solaire MPPT

1

Régulateur solaire

  1. Généralités

    La tension et le courant des panneaux solaires sont variables selon l’ensoleillement et la température.
    Un régulateur conventionnel se contente de connecter directement le module à la batterie, sans se soucier des pertes dues à la différence de tension.
    En revanche, un régulateur de charge solaire MPPT optimise les caractéristiques de tension et de courant du panneau et de la batterie.

    La tension d’une batterie n’est pas constante. Par exemple, un élément Litihum-ion oscille entre 3,0V quand il est déchargée, et monte à 4,2V une fois rechargée.
    La tension entre la batterie et le panneau n’est jamais identique, et c’est la batterie qui impose sa tension au reste du système.

    Régulateurs pour le fonctionnement des panneaux solaires photovoltaïques au point maximum de puissance. Chargeurs de batterie pour applications industrielles.

    * MPPT : Maximum Power Point Traking

    Produit en fin de vie, disponibilité limité remplacé par MCS2

  2. Caractéristiques
    MCS101L0106 | Vpm 6V | Lithium | 3,7V |
    Tension @ Pmax ; Vpm 6V
    Type de batterie : Litihum
    Tension Batterie : 3,7V
    Courant de charge max. 2A
    Dimension 30x20x8mm
    Montage : sur circuit imprimé
    Documents à télécharger :
    MCS101L0212 | Vpm 12V | Lithium | 7,4V |
    Tension @ Pmax ; Vpm 12V
    Type de batterie : Litihum
    Tension Batterie : 7,4V
    Courant de charge max. 2A
    Dimension 30x20x8mm
    Montage : sur circuit imprimé
    Documents à télécharger :
    MCS101L0317 | Vpm 17V | Lithium | 11,1V |
    Tension @ Pmax ; Vpm 17V
    Type de batterie : Litihum
    Tension Batterie : 11,1V
    Courant de charge max. 2A
    Dimension 30x20x8mm
    Montage : sur circuit imprimé
    Documents à télécharger :
    MCS101L0417 | Vpm 17V | Lithium | 14,4V |
    Tension @ Pmax ; Vpm 17V
    Type de batterie : Litihum
    Tension Batterie : 14,4V
    Courant de charge max. 2A
    Dimension 30x20x8mm
    Montage : sur circuit imprimé
    Documents à télécharger :
  3. Applications

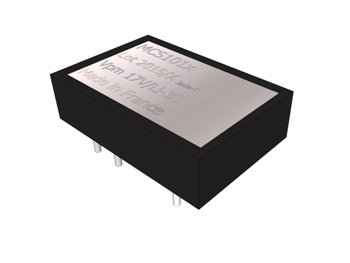

    MCS101X est un circuit de régulation destinée à charger une batterie à partir d’un panneau photovoltaïque. Le transfert d’énergie utilise un convertisseur DC/DC à haut rendement
    fonctionnant au point de puissance maximale du panneau (MPPT). Le circuit est configuré en usine pour correspondre exactement à la batterie et au panneau solaire requis pour votre application.
